Výrobek zajišťuje spolehlivé uzavření průtoku i při vysokém tlaku, je však třeba vzít v úvahu kompatibilitu materiálu tělesa s médiem.

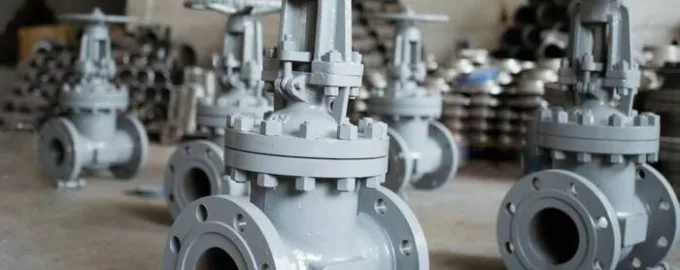

Šoupátko 30c41nzh patří mezi uzavírací armatury a používá se v potrubních systémech k úplnému uzavření průtoku různých pracovních médií. Nejčastěji se vyskytuje v ropovodech a plynovodech, ale používá se také pro přepravu vody, páry a nejen to. Kromě toho je šoupátko 30c41nzh, které najdete na stránce, žádané v průmyslu, komunálních službách a dalších zařízeních, která vyžadují spolehlivé uzavření potrubí.
Konstrukce a princip činnosti

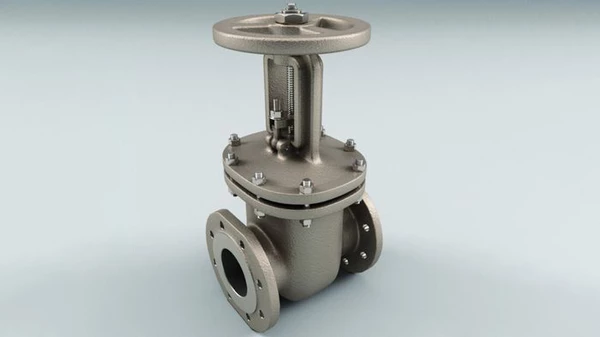

Ocelové šoupátko 30c41nzh je vyrobeno z odolných slitin (20GL, 12X18N9TL, 25L), může být použito pouze v kombinaci s neagresivními médii, která nereagují s materiálem tělesa. Zařízení splňuje třídu těsnosti „A“ a normu GOST 9544-2005 a životnost při správném provozu dosahuje 10 let.
Přírubové připojení zjednodušuje montáž a demontáž šoupátka bez nutnosti svařování. Hlavním pracovním prvkem je dvojitý talířový klín, který zajišťuje spolehlivé uzavření průtoku. Těsnosti je dosaženo pomocí těsnicí vývodky. Provozní jednotka je umístěna mimo těleso, což ji chrání před korozí. Při otáčení ručního kola pohání vřeteno šoupátko, které se pohybuje nahoru nebo dolů a otevírá nebo uzavírá průchod. Je důležité si uvědomit, že tento model není určen k regulaci průtoku – pracuje pouze ve dvou polohách:
- Otevřeno.
- Uzavřeno.
Jaké technické parametry jsou charakteristické pro výrobky
Dnes se mnoho lidí rozhoduje pro koupi šoupátka 30c41nzh kvůli následujícím výhodám:
- má poměrně velký rozsah pracovních teplot (od -40 °C do +425 °C);
- lze zvolit podle průměru potrubí;
- lze jej instalovat na vodorovné i svislé potrubí;
- pouzdro je vyrobeno z nerezové oceli metodou odlévání, která zajišťuje vysokou pevnost a odolnost proti korozi;
- má dlouhou životnost (až 2500 cyklů);
- díky jednoduché konstrukci se nemusíte obávat dalších tlakových ztrát;
- díky kompaktním rozměrům se šoupátko snadno instaluje a používá;
- šoupátko lze ovládat ručně nebo elektricky. Průtok lze uzavřít v obou směrech.
Velkou výhodou je, že provozní jednotka je izolována od pracovního prostředí, což zabraňuje korozi a prodlužuje životnost výrobku. Také přírubové šoupátko 30c41nž má v otevřeném stavu minimální hydraulický odpor a zajišťuje volný průtočný pohyb.
Výrobek zajišťuje spolehlivé uzavírání průtoku i při vysokém tlaku, je však třeba brát v úvahu kompatibilitu materiálu tělesa s dopravovaným médiem. Neméně důležitá je správná instalace – před instalací šoupátka je nutné zcela vyprázdnit potrubí od média a snížit tlak v systému. Instalaci by měla provádět pouze vyškolená osoba, která má odpovídající kvalifikaci a zkušenosti s tímto typem uzavíracích armatur.
